入射アンテナ

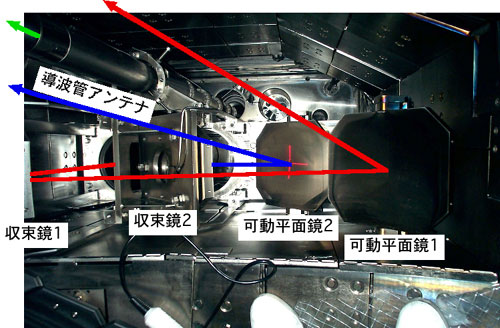

LHD下部ポートのECHビーム入射アンテナ（ミラーアンテナ2系統＋導波管アンテナ1系統）を上から見下ろした写真。
ミラーアンテナは、垂直上方に（写真の奥から手前に）入射されたビームを収束鏡で水平方向へ（写真の右側へ）反射させ、さらに可動平面鏡で再度上方へ（写真の手前側へ）反射させてプラズマに入射する。

導波管アンテナは導波管から直接ECHビームを入射する。主にECH定常実験の際に使用する。
