ジャイロトロンの構造と実際
ジャイロトロンはミリ波領域で１ＭＷ級の定常出力が可能な発振管です。

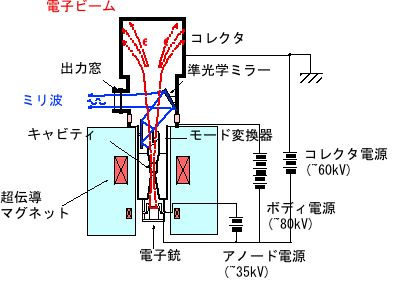

電子銃から熱電子放出によって飛び出した電子は，電場による加速と、次第に強くなるミラー磁場によりその旋回エネルギーを増し、キャビティ部において、相対論的な効果により
、運動エネルギーの一部を電磁波のエネルギーに変換します。これをサイクロトロン共鳴メーザー作用と言います。
この時の発振周波数は印加磁場によるサイクロトロン周波数と、キャビティの共振周波数で決まります。発生した電磁波は、特別なモード変換器と準光学ミラーによって電子ビームと分離され，出力窓を介して外部に取り出されます
。
