研究内容 ： ＮＢＩ
中性粒子ビーム入射加熱(NBI : Neutral Beam Injection heating)
イオン源から引き出したイオンを加速し、高エネルギー（プラズマ温度の１０-１００倍程度のエネルギー）の中性粒子ビームに変換し、プラズマ中に入射しま す。入射された中性粒子はプラズマ中の電子・イオンと衝突し、再度イオン化され、磁場に閉じ込められつつ、プラズマにエネルギーを与え、プラズマの温度を 上昇させ、更には電流をつくります。

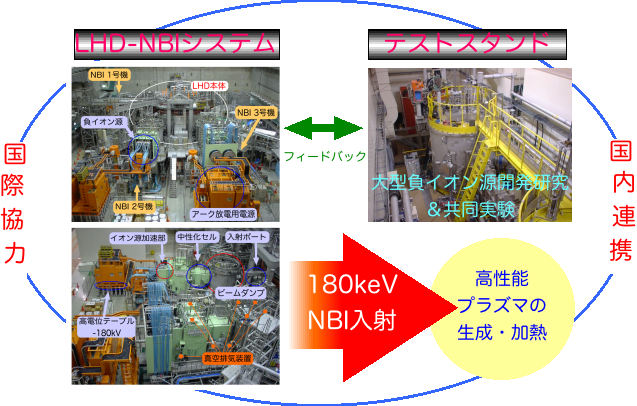

全体システム
装置の内容
| 中性粒子入射加熱装置 | ビームライン台数 | ３(Negative) ｜ 2(positive) |
| イオン源数 | ２／ビームライン（負イオン）｜ 4／ビームライン（正イオン） ｜ 4／ビームライン（正イオン） | |
| 定格ビームエネルギー | 180keV（負イオン）｜ 40keV（正イオン） ｜60keV（正イオン） | |
| 定格イオンビーム電流 | ４０A／イオン源｜６５Ａ｜４５Ａ | |
| 目標中性粒子ビーム出力 | １５MW（負イオン）｜ 6MW（正イオン）｜ 6MW（正イオン） | |
| パルス幅／繰り返し時間 | １０秒／３分 | |
| イオン分離方式 | 磁場偏向による | |
| ビーム計測 | カロリーメータ、可視・遠赤外光 冷却水温 |
|
| ビーム制御 | プレプログラミング、 フィードバック（時定数0.1秒） パルス変調（<50Hz） |
| 中性粒子入射法開発試験装置 | 電源 | フィラメント電源： 12V,
10kA アーク電源： 120V, 8kA バイアス電源： 10V, 1.5kA 引出電源： -15kV, 100A 電子抑制電源： -3kV, 5A 加速電源１： -90kV, 50A 加速電源２： -120kV,50A |
| ビームライン | 中性粒子用ビームダンプ： 受熱定格3.375MW
正イオン用ビームダンプ： 受熱定格1.125MW
負イオン用ビームダンプ： 受熱定格1.125MW イオンビーム偏向磁石： 250keV軽水素対応 中性化セル：入口25cm×150cm 出口25cm×100cm 長さ5m 真空排気系：クライオポンプ450m3/s ２台 ターボポンプ5000l/s ２台 |
|
| 計測 | 短パルス用カロリーメータ
電極・ビームダンプ冷却水温度上昇 可視光モニター 小型テストスタンド 真空容器： φ1.5m×H1.5m 真空排気系：ターボポンプ 2000l/s ２台 フィラメント電源：15V, 2000A アーク電源： 150V, 800A 引出電源： -10kV, 0.1A 連続 加速電源： -30kV, 10A 0.1秒 RF発振器： 2MHz 10kW YAGレーザー:1064nm, 1.25J/8ns, 10Hz, φ10mm |
